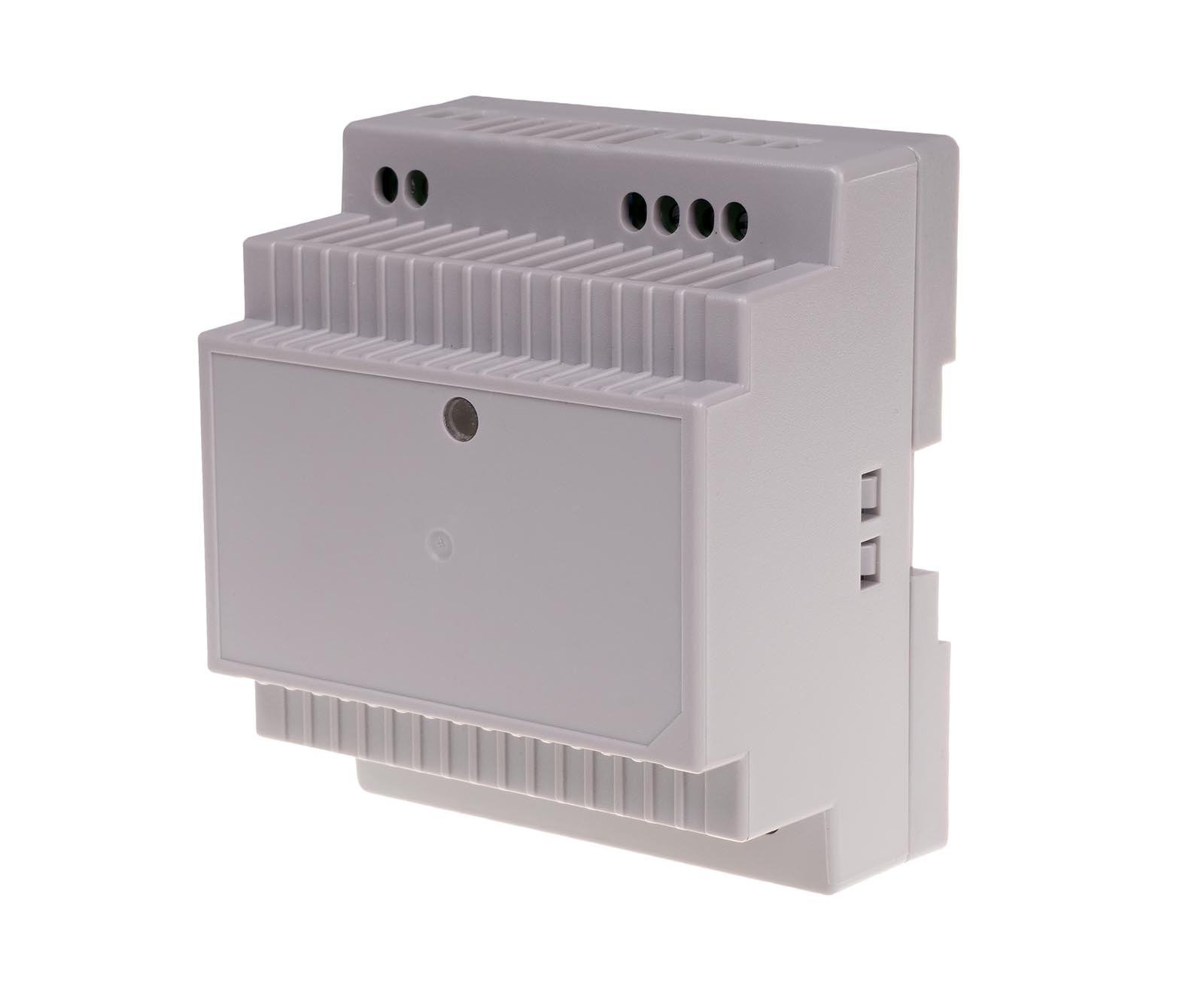

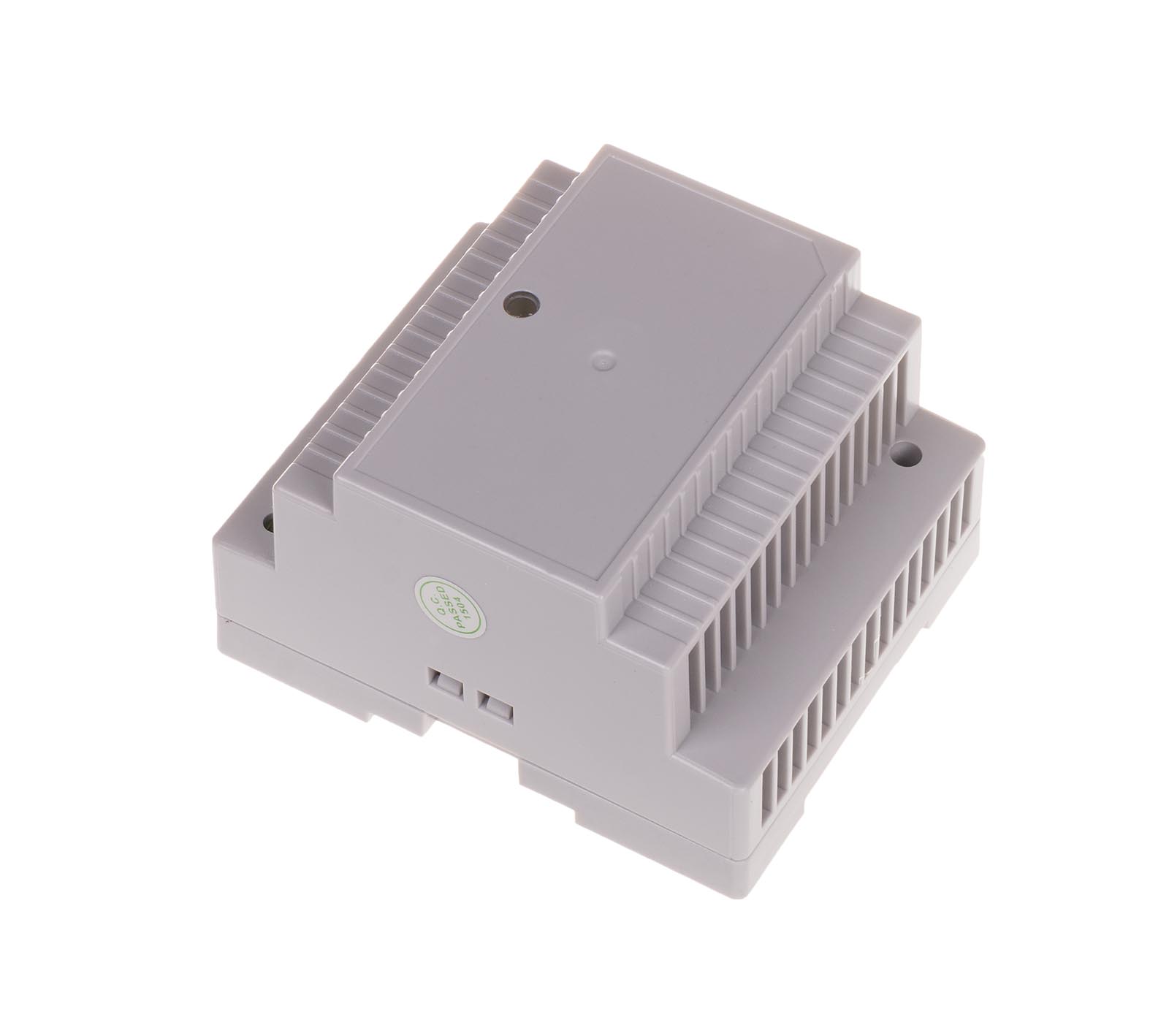

ZI-61-24

Zasilacz impulsowy
Indeks: ZI-61-24V

Napięcie wyjściowe 24 V.
Moc 60 W.

Zasilacz impulsowy ZI-61-24 służy do zasilania urządzeń elektrycznych i elektronicznych, które wymagają stabilnego, filtrowanego napięcia zasilającego niezależnego od zmian napięcia sieci.

Zabezpieczenia

  • zwarciowe - w przypadku przeciążenia lub zwarcia następuje automatyczne odłączenie napięcia wyjściowego. Zasilacz cyklicznie próbuje załączyć zasilanie i w momencie ustąpienia przyczyny zadziałania zabezpieczenia przywrócone zostaje znamionowe napięcie zasilania;
  • nadnapięciowe - odcięcie napięcia wyjściowego. Powrót do normalnej pracy możliwy jest po wyłączeniu i ponownym włączeniu zasilania;
  • termiczne - odcięcie napięcia wyjściowego. Gdy temperatura obniży się do bezpiecznej wartości napięcie wyjściowe zostanie przywrócone.





Typ zasilacz impulsowy
Napięcie zasilania 180÷264 V AC
Maksymalny prąd obciążenia 2,5 A
Napięcie wyjściowe OUT 24 V DC
Moc wyjściowa 60 W
Sprawność 87%
Prąd rozruchowy 40 A (230 V AC)
Stabilizacja napięcia wyjściowego - przy zmianie napięcia wyjściowego ±1%
Stabilizacja napięcia wyjściowego - przy zmianie prądu wyjściowego ±1%
Zakres regulacji napięcia 21,6÷28,0V
Tętnienie i szumy 360 mVp-p
Przeciążenie 120÷180% Iwyj
Próg zabezpieczenia nadnapięciowego 36÷45V
Próg zabezpieczenia termicznego 135÷165°C
Masa 270 g
Prąd upływu 1 mA (230 V AC)
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Temperatura pracy -20÷50°C
Wymiary 4,5 modułu (78 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
