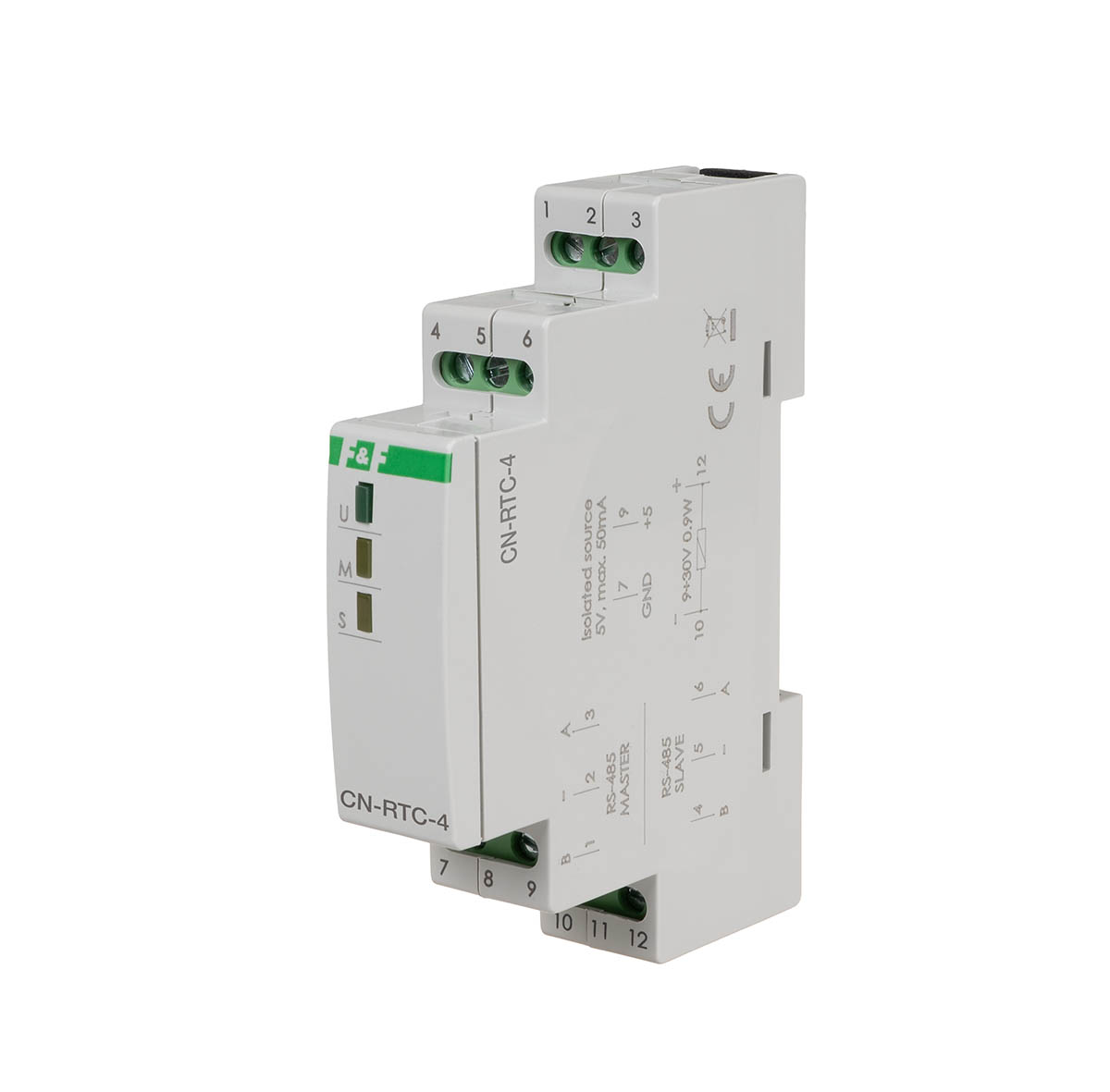

CN-RTC-4
Dla liczników:
LE-01MW, LE-03MW, LE-03MW-CT
Przeznaczenie
Synchronizator czasu służy do ustawień i korekty czasu zegara RTC liczników zużycia energii z serii MW produkcji firmy F&F (LE-01MW, LE-03MW, LE-03MW-CT).
Działanie
Synchronizator pracuje na magistrali szeregowej RS485 wraz z obsługiwanymi licznikami.
Synchronizuje datę i godzinę względem licznika wzorcowego (datę i godzinę w liczniku wzorcowym należy ustawić przed montażem urządzenia) - synchronizacja odbywa się raz na tydzień w nocy z soboty na niedzielę miedzy godz. 00:11 a 00:55.
Urządzenie automatycznie zmienia czas letni na zimowy i odwrotnie (opcja tylko dla Europy).

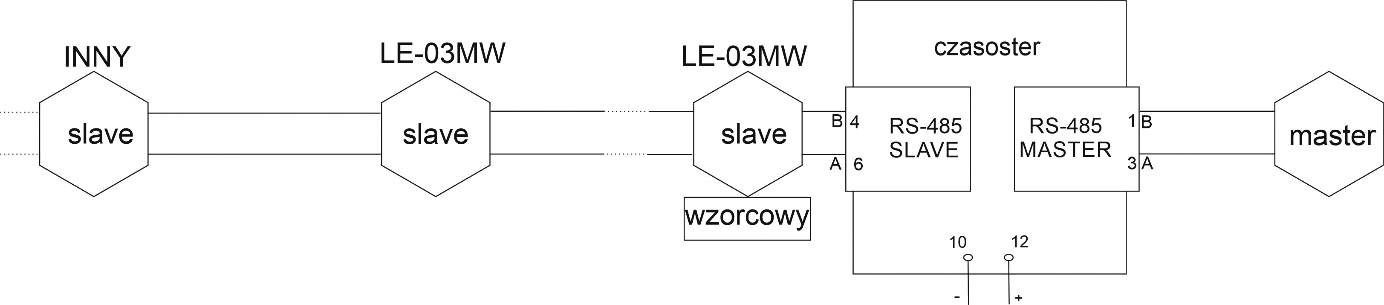

Synchronizator może pracować w układzie z Masterem oraz może pracować w układzie bez mastera. Działa „przeźroczyście” dla urządzeń na magistrali szeregowej.
Na czas synchronizacji urządzenie blokuje komunikację z masterem.
Dane techniczne
| Zasilanie | 9÷30 V DC |
| Port komunikacyjny | RS-485 x2 |
| Protokół komunikacyjny | Modbus RTU |
| Sygnalizacja zasilania | LED zielona |
| Sygnalizacja komunikacji | LED żółta x2 |
| Parametry komunikacji | |
| prędkość (ustawiana) | 1200/2400/4800/9600* bit/s |
| bity danych | 8 |
| bity stopu | 1/2* |
| bit parzystości | EVEN/ODD/NONE* |
| adres | 1÷247 (245)* |
| Pobór mocy | 0,3 W |
| Temperatura pracy | -20÷50°C |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Wymiary | 1 moduł (18 mm) |
| montaż | na szynie TH-35 |
| stopień ochrony | IP20 |
| *(Ustawienia fabryczne) |

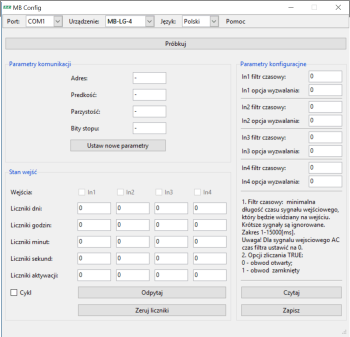

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych
