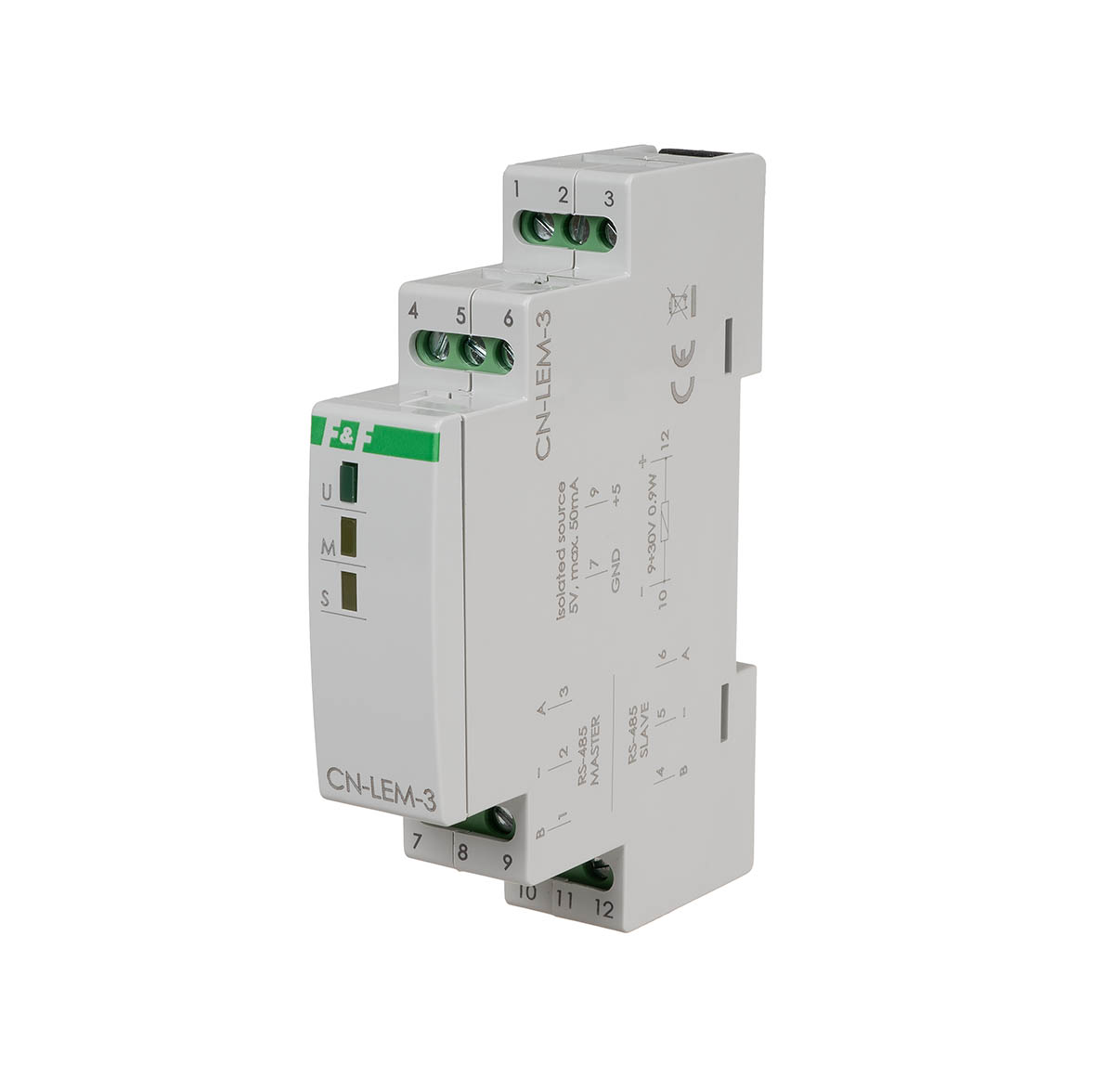

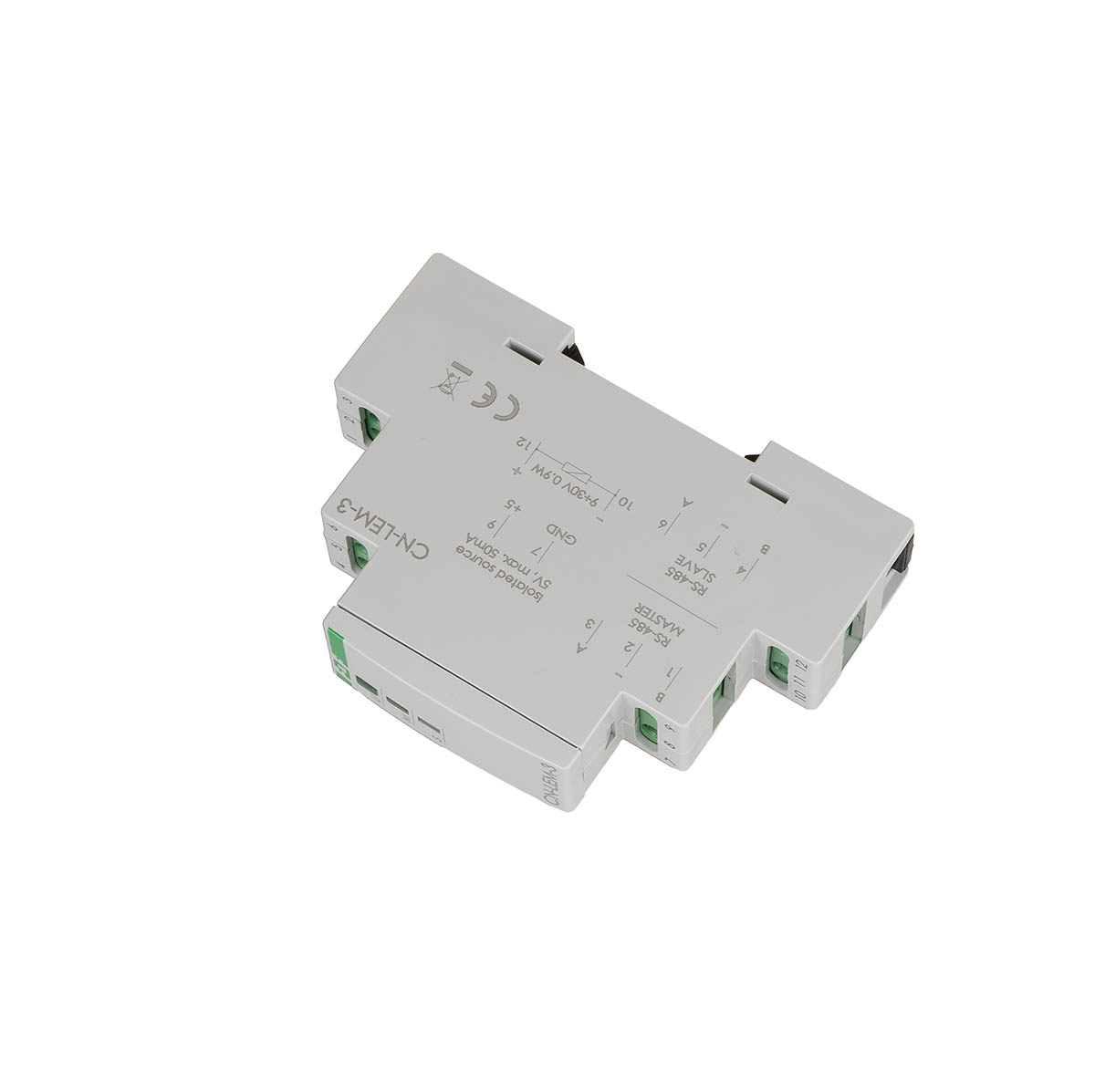

CN-LEM-3
Dla liczników:
LE-01M, LE-03M, LE-03M-CT, LE-01MW, LE-03MW, LE-03MW-CT, LE-01MR, LE-03MP.
Przeznaczenie
Konwerter dedykowany jest do współpracy z licznikami zużycia energii elektrycznej z komunikacją RS485/modbus RTU produkcji firmy F&F:
LE-01M, LE-03M, LE-03M-CT, LE-01MW, LE-03MW, LE-03MW-CT, LE-01MR, LE-03MP.
Konwerter działa w dwóch trybach pracy:
- tryb atrybutów komunikacji
- tryb formatu rejestrów
Działanie

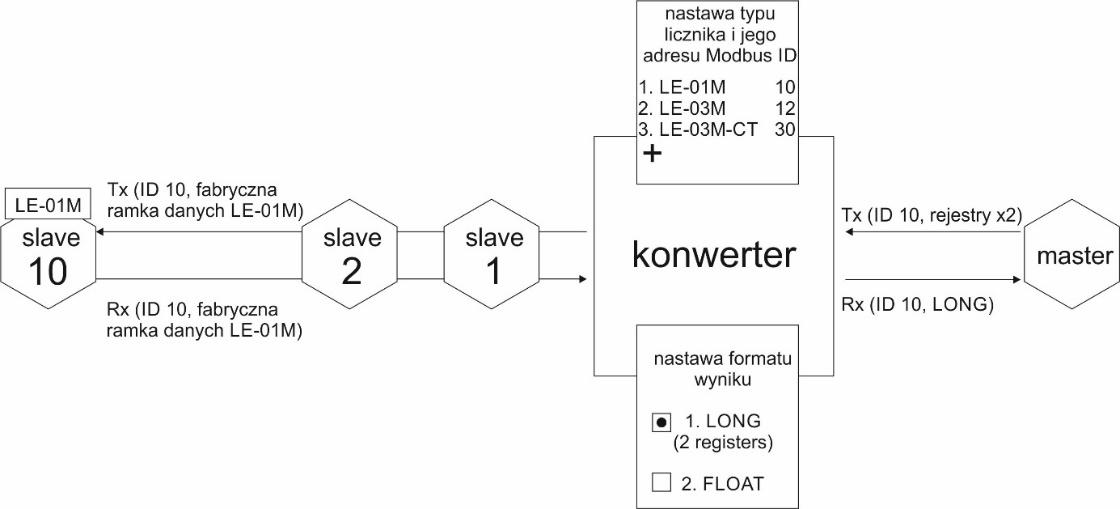

- Tryb formatu rejestrów
Przeznaczony dla liczników LE-01M, LE-03M, LE-03M-CT.
Ze względu na specyfikę zapisu danych w rejestrach liczników serii M (jeden bajt w pojedynczym rejestrze) niektóre programy nie mają takiej funkcji aby złożyć odczytaną grupę rejestrów we właściwy wynik. Konwerter pozwala na zmianę formatu rejestrów. Na wyjściu z konwertera do mastera trafia ustandaryzowany format LONG lub FLOAT.

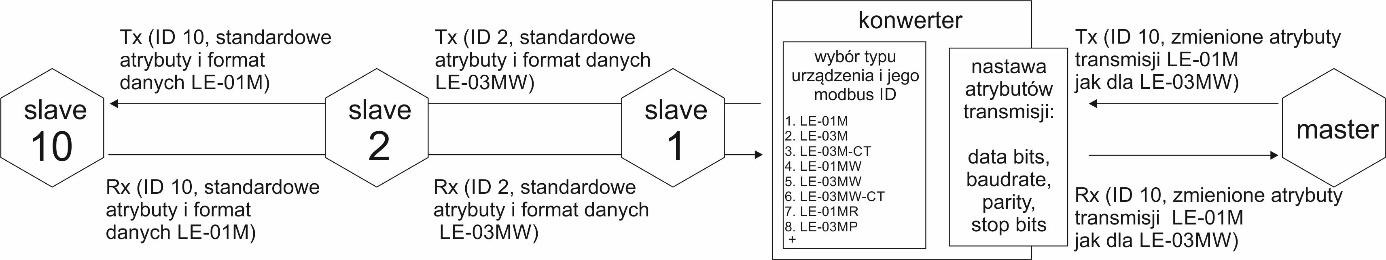

- Tryb atrybutów transmisji
Przeznaczone dla liczników LE-01M, LE-03M, LE-03M-CT, LE-01MW, LE-03MW, LE-03MW-CT, LE-01MR, LE-03MP.
Konwerter pozwala na działanie na jednej magistrali wielu różnych typów liczników, które mają różne i nieustawialne atrubytuy transmisji.
Konwerter dokonuje zamiany atrybutów w zależności od parametrów pracy Mastera.
Dane techniczne
| Zasilanie | 9÷30 V DC |
| Port komunikacyjny | RS-485 x2 |
| Protokół komunikacyjny | Modbus RTU |
| Sygnalizacja zasilania | LED zielona |
| Sygnalizacja komunikacji | LED żółta x2 |
| Parametry komunikacji | |
| prędkość (ustawiana) | 1200/2400/4800/9600* bit/s |
| bity danych | 8 |
| bity stopu | 1/2* |
| bit parzystości | EVEN/ODD/NONE* |
| adres | 1÷247 (245)* |
| Pobór mocy | 0,3 W |
| Temperatura pracy | -20÷50°C |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Wymiary | 1 moduł (18 mm) |
| montaż | na szynie TH-35 |
| stopień ochrony | IP20 |
| *(Ustawienia fabryczne) |
MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych
