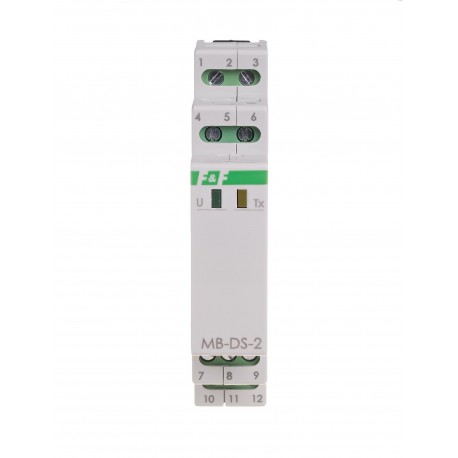

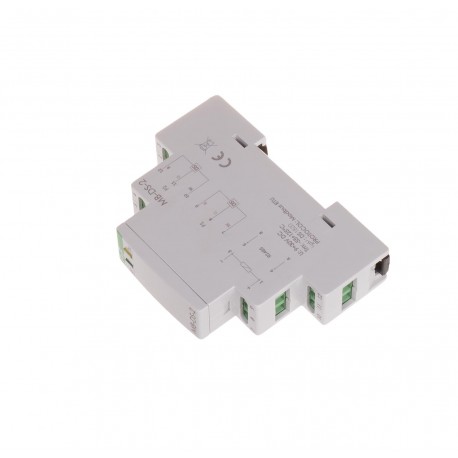

Przetwornik temperatury MB-DS-2
Przetwornik pomiarowy temperatury 2-kanałowy z wyjściem MODBUS RTU.Indeks: MAX-MB-DS-2
![](assets/images/przetwornik-temperatury-mb-ds-2-1.jpg)
![](assets/images/przetwornik-temperatury-mb-ds-2-2.jpg)
![](assets/images/przetwornik-temperatury-mb-ds-2.jpg)
Przetwornik pomiarowy temperatury 2-kanałowy z wyjściem MODBUS RTU.
Przetwornik pomiarowy temperatury MB-DS-2 przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury DS1820 lub DS18B20 i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.
Przeznaczenie
Przetwornik pomiarowy temperatury MB-DS-2 dokonuje ciągłego pomiaru temperatur za pomocą zewnętrznych czujników. Odczyt wartości zarejestrowanych temperatur, nastawę wszystkich parametrów pomiarowych, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Przetwornik pomiarowy temperatury MB-DS-2 współpracuje z 3-przewodowymi czujnikami cyfrowymi DS1820 lub DS18B20.
Dedykowana sonda temperatury produkcji F&F: sonda RT-4. Sonda dostępna osobno.
Funkcje
- 2 niezależne kanały pomiarowe
- odczyt aktualnej temperatury
- odczyt zarejestrowanej temperatury minimalnej i maksymalnej
- nastawa czasu uśredniania wyniku pomiarowego
- nastawa wartości korekcji wzorcowej
MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.
Komunikacja przetwornika z PC za pomocą konwertera USB WE-1800-BT.
Program bezpłatny.
Napięcie zasilania | 9÷30 V DC |
Zakres pomiarowy | -55÷125°C |
Porty | RS-485 |
Sonda temperatury | DS1820 lub DS18B20 |
Protokół komunikacyjny | MODBUS RTU |
Typ pracy | SLAVE |
Prędkość - ustawiana | 1200÷115200 bit/s |
Bity danych | 8 |
Bity stopu | 1 / 1.5 / 2 |
Bity parzystości | EVEN / ODD / NONE |
Adres | 1÷247 |
Maksymalny błąd pomiarowy | ±1°C |
Maksymalny pobór prądu | 40 mA |
Częstotliwość próbkowania | 10 Hz |
Przyłącze | zaciski śrubowe 2,5 mm² |
Moment dokręcający | 0,4 Nm |
Pobór mocy | 0,3 W |
Temperatura pracy | -20÷50°C |
Wymiary | 1 moduł (18 mm) |
Montaż | na szynie 35 mm |
Stopień ochrony | IP20 |
